螺旋擋圈與普通卡簧的差異與實際應用

一、螺旋擋圈與普通卡簧的區別

卡簧與螺旋擋圈，這兩種五金緊固件雖然都扮演著重要的角色，但它們之間存在著顯著的差異。這些差異不僅體現在它們各自的結構上，更反映在它們各自的應用場景和功能上。

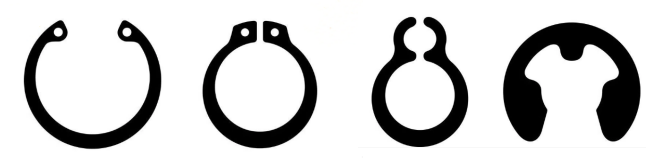

卡簧的設計特點包括兩個用于卡簧鉗加持的工藝孔，這些工藝孔處設有明顯的突起。 這些工藝孔的加入使得卡簧的拆裝更為便捷。然而，值得注意的是，安裝時工藝孔處的突起會占據一定的空間，無論是孔用還是軸用卡簧，都存在此問題。

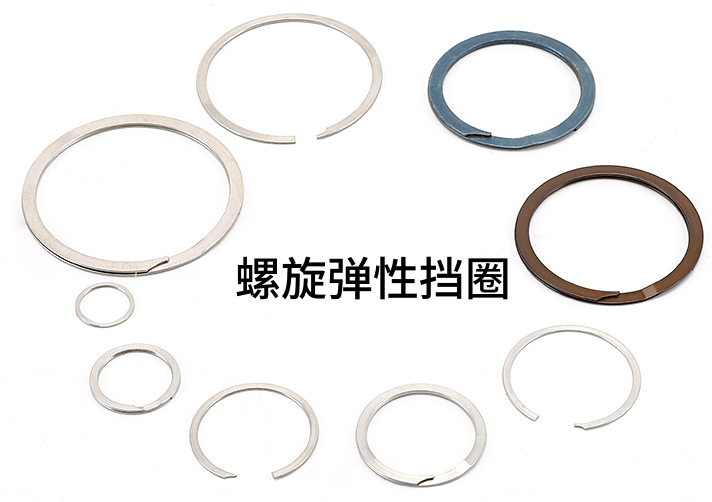

螺旋擋圈的特點比較

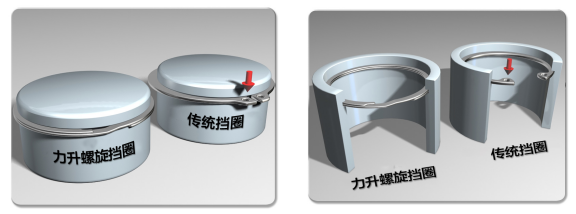

相較之下，螺旋擋圈未設置工藝孔，其拆卸難度稍高于卡簧。 然而，螺旋擋圈的優勢在于安裝時所占據的空間更小，整體外形也更為簡潔、美觀。在那些不需要頻繁拆卸的場合，螺旋擋圈的優勢將更為凸顯。

二、結構與設計差異

三、性能對比

• 1.安裝便捷性

  • 卡簧：需專用卡簧鉗安裝（軸向擠壓或擴張），對溝槽精度要求高。

  • 螺旋擋圈：可直接手工旋轉裝入，無需專用工具，適合狹窄空間。

• 2.承載能力

  • 卡簧：承受較高軸向力，但沖擊載荷下易從溝槽脫出。

  • 螺旋擋圈：徑向彈性更優，能吸收振動，但軸向承載力較低。

• 3.抗松動性

  • 卡簧：高速旋轉時可能因離心力松動。

  • 螺旋擋圈：螺旋結構自鎖性更好，抗松動性強。

  • 四、實際應用場景

  • 1.卡簧的典型應用

    • 高精度定位：如軸承在軸或孔中的固定（汽車變速箱、電機轉子）。

    • 空間受限：需緊湊設計的場合（如小型齒輪箱、電子設備）。

    • 靜態/低速場景：如家具鉸鏈、手動工具。

    2.螺旋擋圈的優勢場景

    • 動態載荷：需減震的旋轉部件（如農機傳動軸、工業泵）。

    • 大直徑或非標尺寸：如大型管道法蘭的密封壓緊。

    • 頻繁拆裝：維修方便的場合（如農業機械的鏈輪固定）。

五、選型建議

• 優先選擇卡簧：當需要高剛性定位、標準化尺寸且安裝空間允許時。

• 優先選擇螺旋擋圈：在振動大、需彈性補償或工具無法到達的裝配位置。
